[전기전자] LED 취침등 수리

잘쓰고 있던 취침등이 스위치를 ON하는 중에 스파크가 튀면서 고장났다. 다음 부터는 다시는 켜지지 않았다. 고장났으니 수리를 해보자.

작성자: http://ospace.tistory.com/ (ospace114@empal.com)

회로분석

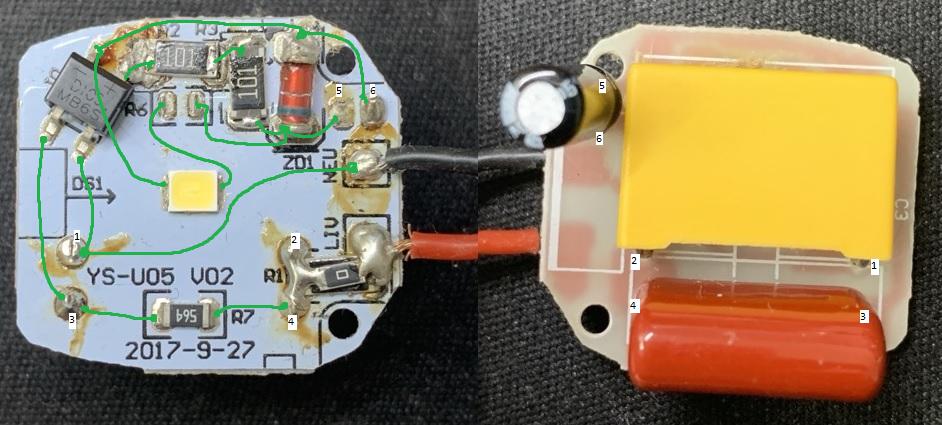

먼저 회로 분석을 해보자. 부품 몇 개가 누락되어 있다.

Fig 01. 고장난 LED 취침등

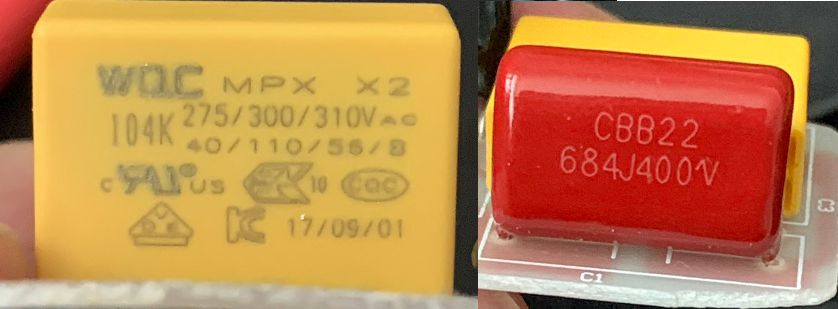

Fig 02. 커패시터 소자

MPF.pdf

145.9 kB

CBB22: https://www.alldatasheet.co.kr/datasheet-pdf/pdf_kor/1150741/ETC1/CBB22.html

기본적인 구조는 MB6S에 의해 교류를 직류로 정규하고 뒤에 다이오드와 커패시터에 의해 평활한다. 그리고 마지막으로 LED로 전압을 공급한다.

먼저, 각 회로 소자가 정상인지 확인해보았다. 먼저 저항, 다이오드 그리고 커패시터 위주로 측정했다.

사용한 소자

• MB6S
  • Si-Bridge-Rectifiers
  • 최대 RMS 입력 전압: 420V
  • 데이터시트:


    MB05S_MB10S_MBS_1_-3423111.pdf

    433.0 kB

• MPX x2(WDC)
  • 필름 콘덴서
  • 용량: 104(10x10^4)pF=0.1uF, 허용오차: K(+-10%)
• CBB22
  • Metallized Polypropylen Film Capacater(MPF)
  • 정격전압: 400V
  • 용량: 684(68x10^4)pF=0.68uF, 허용오차: J(+-5%)
• 전해 커패시터
  • 용량: 100uF, 10V

저항은 SMD 패키지로 3자리 숫자는 앞에 두자리가 저항수치 뒤에 한자리가 10 승수값이다. 위의 저항 101은 10x10^1으로 100 Ohm이 된다. 564는 56x10^4으로 0.56M Ohm이 된다. 소실된 저항 1개를 제외하고 정상이다. 그리고 0으로 표시된 점퍼 저항이 있다. 0.3 Ohm으로 매우 작은 저항값을 가지고 있다.

다이오드는 1개인데 테스터기로 0.7V가 표시됐다.

커패시터는 MPX X2는 0.1u F, CBB22는 0.6u F, 전해 커패시터은 114u F이다.

MB6S는 정류브릿지로 테스터기 다이오드 모드를 확인결과 0.56V가 표시됐다.

전원 인가하고 테스트할 경우 MB6S에 입력 AC 53V, 출력 DC 47V가 나온다. 전원 인가하고 테스트하는 중에 테스터기 AC모드에서 MB6S에 출력전류를 측정하는 순간 전해 커패시터가 터졌다. 헉!! ㅡ.ㅡ;;;;

놀란 마음 진정하고 소자 재확인 결과는 커패시터를 제외하고 다행이 정상이었다.

수리

터진 커패시터를 100uF, 16V로 교체했다. 그리고 LED 입력되는 누락된 저항 R6(100Ohm)으로 장착했다. 저항 계산은 대충 LED가 150mA이고 3V로 가정하고(대충 전등용 LED 검색) 계산해보니 120Ohm 정도 된다. 그래서 100Ohm을 대충 선택했다. 그리고 사진에는 안보이지만 전해 커패시터도 추가했다. 지금보니깐 납땜이 엉망이네. ㅡ.ㅡ;;;

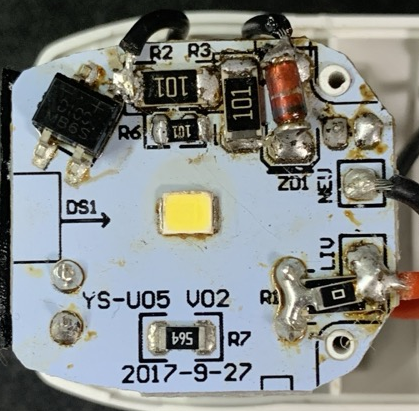

Fig 03. 수리된 LED 수면등

그리고 조립했다.

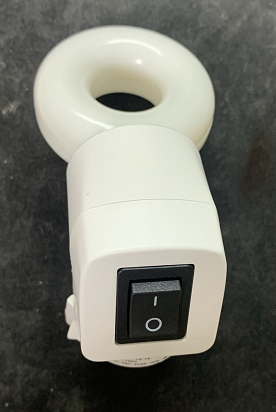

Fig 04. 조립완료

테스트해보자. 잘 켜진다. ^^

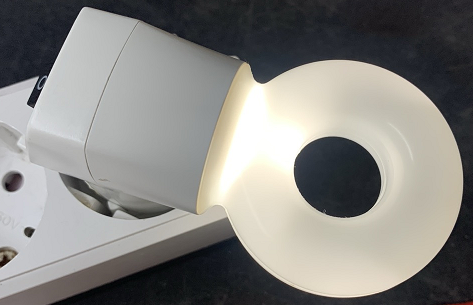

Fig 05. 테스트중

중간에 사건도 있었지만, 다행이 잘 마무리되었다. 항상 조심조심!!!
