[canvas] 라운드형 수직 바 그래프 그리기

canvas를 사용해서 간단하게 라운드형 바 그래프를 그려보겠다.

작성자: 작성자: ospace114@empal.com, http://ospace.tistory.com/

drawRoundedBarV 함수

라운드형 수직 바를 그리는 함수이다. 인자는 다음과 같다.

• ctx: 2D Context 객체
• x: 바가 시작하는 x 좌표
• y: 바의 y 좌표로 높이에 해당
• radius: 캡의 지름
• isDown: 캡의 방향(true: 아래로 볼록, false: 위로 볼록)

function drawRoundedBarV(ctx, x, y, diameter, isDown) {
  y = isDown ? y : -y;
  const radius = diameter / 2;
  ctx.beginPath();
  ctx.moveTo(x, 0);
  ctx.lineTo(x, y);
  ctx.arc(x + radius, y, radius, Math.PI, 0, isDown);
  ctx.lineTo(x + diameter, 0);
  ctx.stroke();
}

기본 템플릿

먼저 기본 작성할 템플릿에 해당하는 HTML에서 body 부분만 정리했다.

<canvas></canvas>
<script>
    const canvas = document.querySelector("canvas");
    const ctx = canvas.getContext("2d");
    const {offsetWidth, offsetHeight} = canvas;
    const data = Array.apply(null, Array(30)).map(_=>Math.random());
    //...
</script>

위에서 data 객체는 랜덤하게 0~1에 해당하는 값으로 채워진 배열이다.

예제1

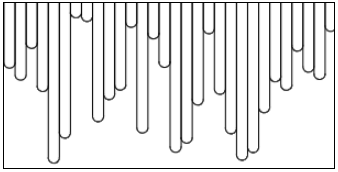

먼저 간단한 예제를 보자. 바가 아래 방향으로 그려지는 예제이다.

샘플 코드이다.

const height = offsetHeight - 10;
const gap = offsetWidth / data.length;

data.forEach((v,i)=>drawRoundedBarV(ctx, gap*i, data[i]*height, gap, true));

예제2

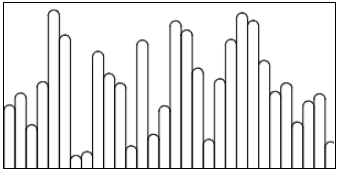

먼저 간단한 예제를 보자. 이제 바를 위 방향으로 그려보자.

샘플 코드이다. translate()를 사용해서 그려지는 기준 위치를 수정하고 캡 방향을 변경했다.

const height = offsetHeight - 10;
const gap = offsetWidth / data.length;

ctx.translate(0, offsetHeight);
data.forEach((v,i)=>drawRoundedBarV(ctx, gap*i, data[i]*height, gap, false));

예제3

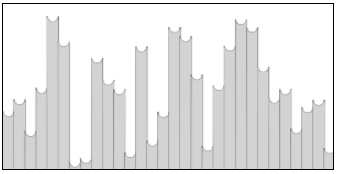

먼저 간단한 예제를 보자. 바에 다양한 스타일을 적용해보자.

샘플 코드이다.

const height = offsetHeight - 10;
const gap = offsetWidth / data.length;

ctx.translate(0, offsetHeight);
ctx.lineWidth = 1;
ctx.strokeStyle = 'gray';
ctx.fillStyle = 'lightgray';

data.forEach((v,i)=>{
    drawRoundedBarV(ctx, gap*i, -data[i]*height, gap, true);
    ctx.fill();
});

예제4

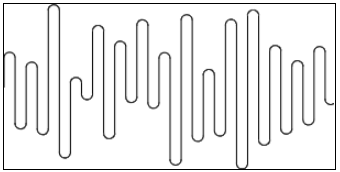

먼저 간단한 예제를 보자. 바를 가운데로 정렬해서 파동처럼 그릴 수도 있다.

샘플 코드이다.

const height = (offsetHeight - 10)/2;
const gap = offsetWidth / data.length;

ctx.translate(0, offsetHeight/2);

data.forEach((v,i)=>drawRoundedBarV(ctx, gap*i, data[i]*height, gap, i%2));

결론

간단하게 라운드 형 바를 그려보았다. 아직은 개선할 부분이나 부족한 부분이 많지만, 기본적인 사용 형태를 알수 있을 거라본다. 풀소스 코드는 참조[2]을 보시면 된다. 모두 즐프하세요. ospace.

참조

[1] Matthew Ström, Making an Audio Waveform Visualizer with Vanilla JavaScript, https://css-tricks.com/making-an-audio-waveform-visualizer-with-vanilla-javascript/
[2] 샘플코드 링크, https://jsfiddle.net/ospace/f5hzbd96/
